ACIMEX是国际知名品牌真空吸盘吊具,也是一家法国高科技企业。 专门从事采用真空原理设计制造各种吊具。 拥有知识产权。ACIMEX的真空吸盘吊具广泛应用于下列领域 :
-隧道混凝土管片脱模、运输、混凝土管片夹具、吊装、运输及自动化工厂。
-隧道掘进机的管片拼装机。
-各种材质的管道吊运和安装。
-钢板铝板吊具。
-各种混凝土预制件的脱模吊运。
ACIMEX具有40年专业研发制造吸盘吊具的历史,经验丰富,品质可靠,设计制造的真空吸盘被国际知名的混凝土、冶金、装备制造等行业的龙头企业所广泛采用,欧洲空客集团大型民航客机总装线就采用ACIMEX品牌真空吸盘吊具作为大型机翼的吊装设备。全球60% 隧道管片构件厂使用ACIMEX吸盘吊具, 80% 的盾构机拼装机使用ACIMEX吸盘吊具。吊具的设计、研发在法国。 在CBE 杨凌工厂组装, 除钢结构架以外, 所以设备部件全部原装进口, 产品贴ACIMEX 徽记, 欧盟安全质量标准。
法国ACIMEX系CBE集团全资子公司。

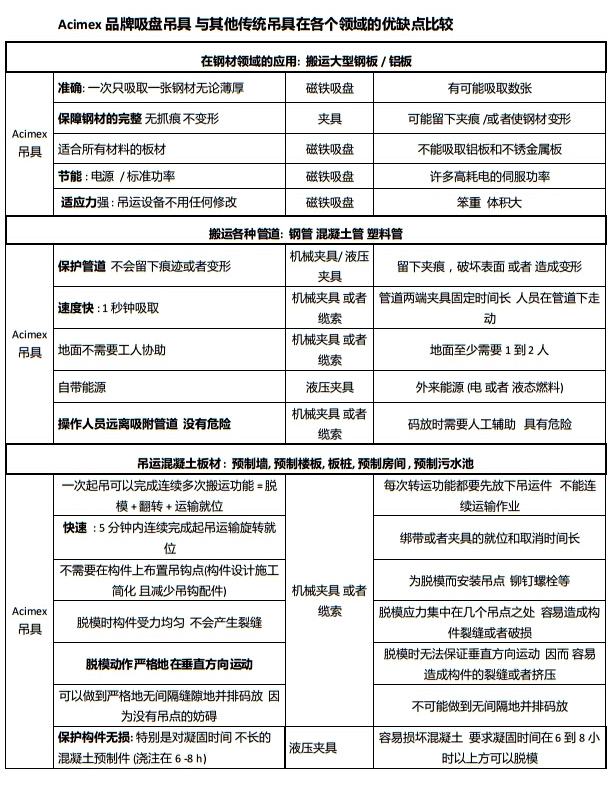

下面分别展示ACIMEX 各种品牌吊具 :

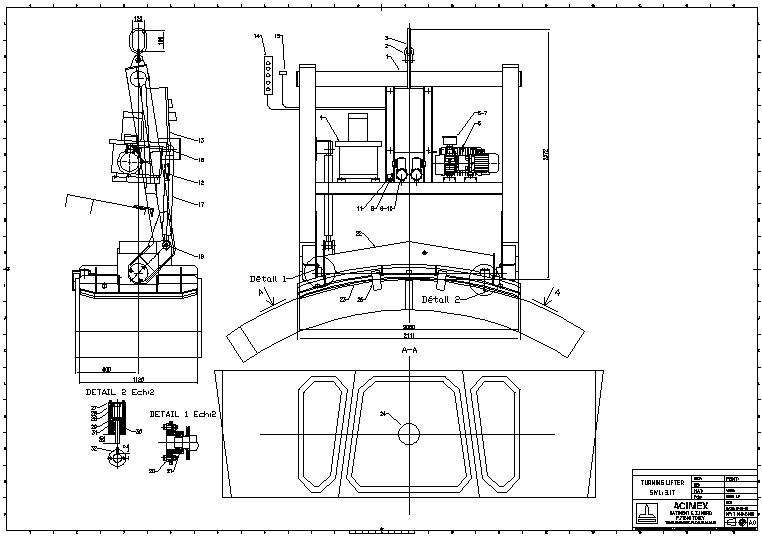

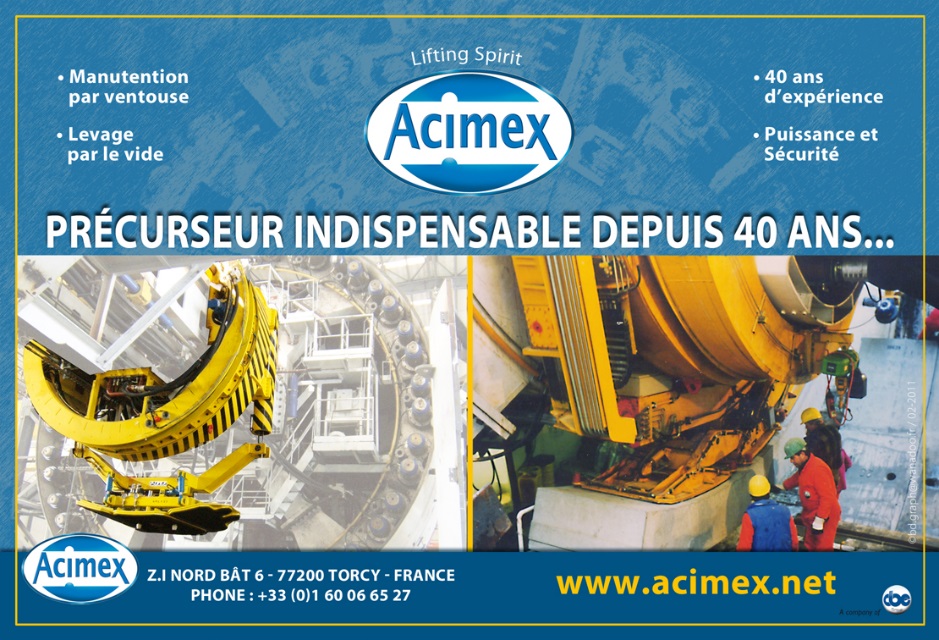

(一) 隧道混凝土管片真空吸盘吊具

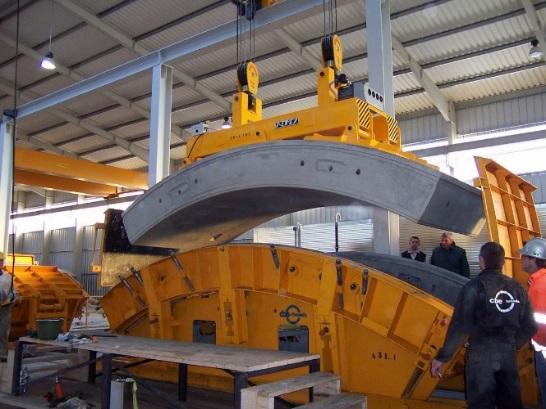

ACIMEX 在过去的40年中,开发了用于混凝土管片的搬运,装卸,起吊及输送。英吉利海峡海底隧道盾构机成功采用了ACIMEX拼装机和混凝土管片吊具,是这一技术的伟大飞跃。因为真空吸盘吊具用于操纵数十吨的不规则混凝土管片上属首次。 吊运举重能力从4米直径的水电隧道管片到17米直径的特大型公路隧道混凝土管片。 所以说,ACIMEX是真空技术用于大型混凝土制品举重的开山鼻祖。
ACIMEX真空吸盘吊具亦是英法海底隧道取得成功的重要一环。 从此被所有隧道承包商及隧道盾构掘进机制造商所熟知。业务范围遍及50多个国家,销量超过500多台不同型号的真空吸盘,ACIMEX是该领域全球毋庸置疑的领军企业。
真空吊具 90°旋转

真空吸盘吊具在绝对安全的条件下完成混凝土管片的脱模和存储。
设备具有保险装置,在突然断电的情况下,管片在30分钟内不致坠落.
设备具有保险装置,在突然断电的情况下,管片在30分钟内不致坠落.
最大负荷:最大值为20吨.
设备重量:1500到5000公斤
技术描述:
•一个中央悬挂钢结构机架.
•机架主要作用于储能器和主要元件 的安装.
•1或者3(取决于管片大小)旋转真空吸盘围绕着机架通过轴承.
•液压臂旋转真空吸盘.
•管片存放和抓取的双稳态电磁阀.
•真空泵
•储能器上的真空表
•报警器真空探测器
•继电器和配电盘
•控制操作盒
•液压系统
•供电系统:400V/50HZ
•技术说明书
•真空吸盘欧洲技术标准

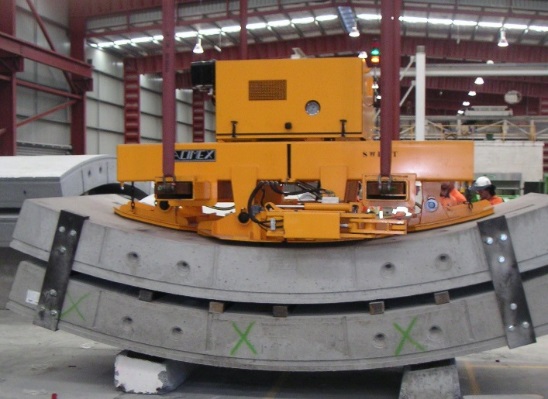

脱模/存放吸盘吊具

技术描述:
•密封机械横梁,用于真空气体的存储和主要元件的安装。
•椭圆形吊环。
•一个或三个吸盘(根据管片设计需),及密封条。
•双稳态触发器电磁阀,控制吸盘的抓取和释放。
•管片自动选择电磁阀。
•真空泵
•真空表
•警报器真空探测器
•配电柜
•控制盒
•供电电压 400V/50HZ
•技术说明书、电路图
•合格证、欧洲技术标准证书。
管片储存液压夹具

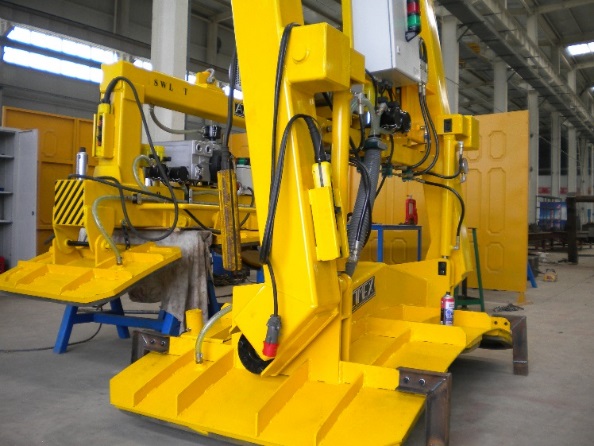

(二) 盾构机管片拼装机电具

盾构机的管片拼装机是在开挖的隧道内安装混凝土管片的专用装置,是盾构掘进机的重要关键部件之一。盾构机向前掘进后, 必须用预制好的钢筋混凝管片拼装成隧道衬砌, 以此保护开挖好的隧道表面, 形成隧道。管片拼装的质量直接对地下水的渗透和地表沉降产生影响。盾构管片拼装速度对整个盾构掘进速度也影响甚大。管片拼装的质量直接影响盾构施工进程及工程质量。
全球盾构机制造商几乎无一例外地使用 ACIMEX拼装机和吸盘吊具。 这些盾构机供应商有:
-上海隧道工程股份有限公司
-中铁隧道装备制造有限公司
-中国铁建重工集团有限公司公司
-北方重工集团有限公司 (原沈重与德国维尔特和法国NFM公司合作)
-德国海瑞克公司(Herrenknecht AG)
-德国维尔特集团 (Wirth Group)
-美国罗宾斯公司 (Robbins)
-加拿大罗浮特公司 (Lovat)
-意大利塞里公司(SELI)
-日立造船株式会社(Hitachi Zosen Corporation)
-日本石川岛播磨重工(IHI,Ishikawajima-Harima Heavy Industries Company, Ltd)
-日本三菱重工(Mitsubishi Heavy Industries ,Ltd.)
-日本川崎重工(Kawasaki Heavy Industries ,Ltd.)

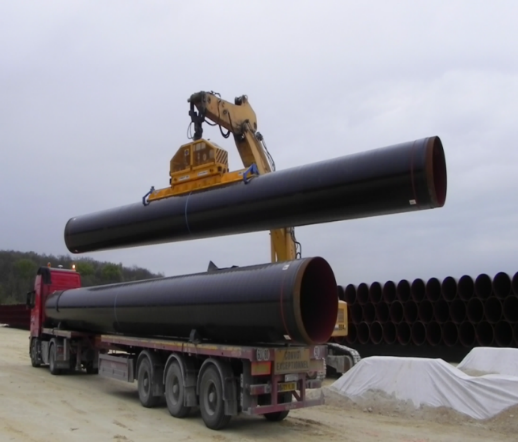

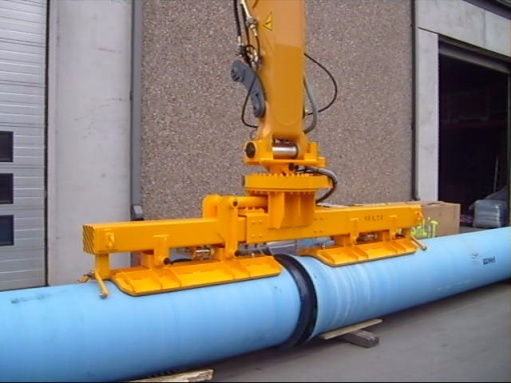

(三) 各种管道真空吸盘吊具


欧洲工业品质 真空吊具专家 40 年专业经验 自主知识产权
安全 可靠 经济 节能
适用各种材料的管道管桩
直径在 150mm – 1500mm
重量从 3T - 15T
适用范围 :
•给排水管道建设
•石油和天然气管道建设
•风力发电站建设
•各种管道、钢管、混凝土管、塑料管制造厂
用途 :
载卸车
管道安装以及现场对接 (ACIMEX 新技术专利)
库区内搬运码放 (多层堆放)
管道制造厂
技术特点 :
• 符合欧盟标准 (CE) 以及 欧盟与美国的标准 (ASME)
• 特别适应施工现场各种恶劣环境中的管桩吊运
• 电机动力,如果故障停机,可保证吸附 20 分钟管桩不坠落
• 恶劣环境下正常作业: -25°C 到 +55°C ; 湿度 90%
• 最大的安全可靠度: 设备安装有报警器和警报信号灯
• 适应广泛: 直径从 6 “ 到 120” ; 平均适应 4“ à 8” ; 长度 6, 12 或者 18 m
• 适应各类不同的吊机悬挂设备 : 天车, 吊车, 液压挖掘机…
• 可以旋转 360°
• 电机可靠度高: “HATZ” 柴油电机,低耗能 (1,5 L/小时)
• 减少事故危险和成本 : 减少装卸工人
• 适用各种吊机 ; 不需要对挖掘机等设备进行改装。
• 保证管材不受任何损伤 。
• 起吊 快速,简便,安全, (抓取只需1 秒)。
• 直接码放管道。
• 同样的吊具, 吊运钢管或者混凝土管,不需要更换吊具
• 取消所有装卸手段 : 挂钩, 夹具, 索套…
• 重复利用在其他直径的管桩。
• 适应力强 可以利用所有品牌的挖掘机或者吊车 : CAT, HITACHI, LIEBHERR, VOLVO, KUBOTA, KOMATSU
• 设备自带两个电瓶,保证安全和真空电磁阀的用电 ( 24 Volt ) 。
• 为此, 设备自备有柴油电机,分别向这两个电瓶充电。
• 电机由电点火器起动, 类似机车的发动。 点火器的电源来自电瓶。
• 可搬运有保护层的管道。
• 用 ACIMEX 真空吊具可以做到多层堆放管道。
• 搬运的钢管道直径从150 到 1500 mm
• 可以很容易地连接在工地上的挖掘机上 ( CAT, LIEBHERR , etc ) 不用改动挖掘机的任何部件 。
• 适应工地上所租赁使用的各种起重机械.
• 节能 : ACIMEX 吊具自带一台柴油 发电机 ,保证满足 两班 8 小时作业
• 适应环境能力强 : 本吊具设计时考虑到工地外部施工的恶劣条件 和温度
• 起吊能力: 通用的有 3T , 6T , 12T , 15T ( 其他根据需要设计制造 )
• 使用对象 : 管道施工安装工程公司, 运输,制造业 ( Transport CAPELLE, LEI , Finck etc )

技术参数
• 最大吊运能力 : 15 T
• 自重 : 1 090 kg 含电动机
• 吊机设备 : 挖掘机 25/35 T
• 设备尺寸 : 2 800 x 660 mm
• 高度/吸盘 : 1975 mm
• 旋转度 : 360°
• 旋转速度 : 2 tr/mn 最大
• 适应温度 : -10°C 到 55°C
• 吸附提取速度 : 1 秒
• 油箱储存能力 : 265 L
• Vide final 真空度 : 95%
• 真空泵流量 : 63 或 100 m3/h
• 燃料 : 柴油 (汽油供选择)
• 电机 : “HATZ” 型 4 冲程柴油发动机,单汽缸 (有可能装备两台电机)
• 耗能 : 1,5 L/小时
• Capacité carburant 然料 : 10 L
• 启动 : 电力
• 控制 : 无线电控制 "Jay"
• 控制盒安装在驾驶室 (选项) : 无线电联系 - 色灯显示
(四) 钢板铝板吊具

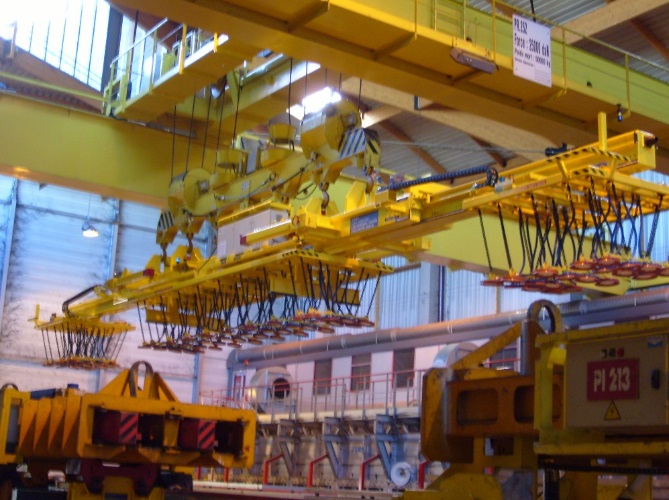

ACIMEX 吊具普遍用于欧洲和全球的钢铁工业。 下面部分业绩分享。

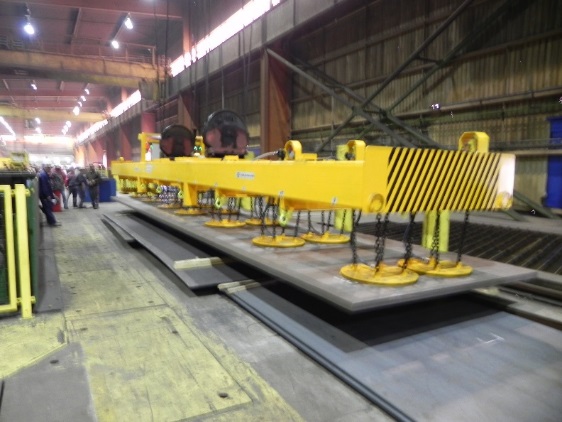

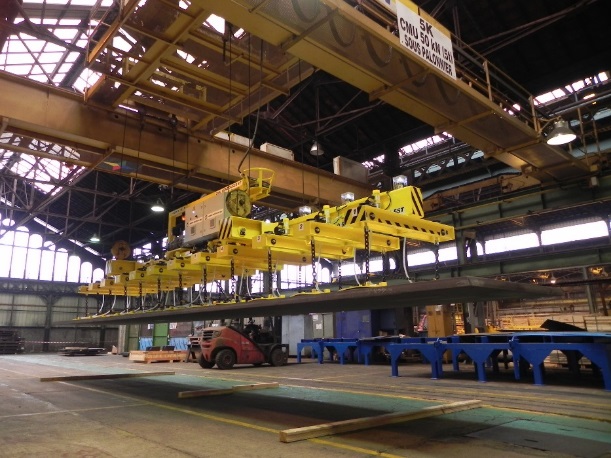

这是为国际驰名的比利时钢铁工业集团INDUSTEEL CHARLEROI 铝厂提供的吊具。吊具能力 16T, 由 16 个直径 Ø750 mm的吸盘组成。

上图是为瑞士ALCAN SUISSE 铝业提供的吊具。吊具能力10T , 由80 个直径 Ø310 mm 吸盘组成。

上图是为ARCELOR MITTAL 铝业提供的吊具。能力 15T 由 24 个直径 450/450 mm 的吸盘组成。

上图是为法国CONSTELLIUM 铝业提供的伸缩梁式吊具,能力20T 由 60 个直径 Ø450 mm 的吸盘构成。吸盘耐高温 300°C。
CONSTELLIUM 是全球著名铝业集团,总部在巴黎, 集团创建于 1855年。 铝材供应欧洲航天集团,欧洲空客, 法国高铁,美国航空航天业等,子公司遍及全球。

详细资料, 欢迎咨询。
