CBE品牌钢模具的核心技术是采用附着式振动器振动,这是CBE的研发,并经过 35 年的实践完善。 所以附着式振动器钢模具是长期科学研究与实践检验的结晶, 是一项技术创新。
为什么说是技术创新 ? 这就需要知道混凝土管片预制成型对于模具的要求。

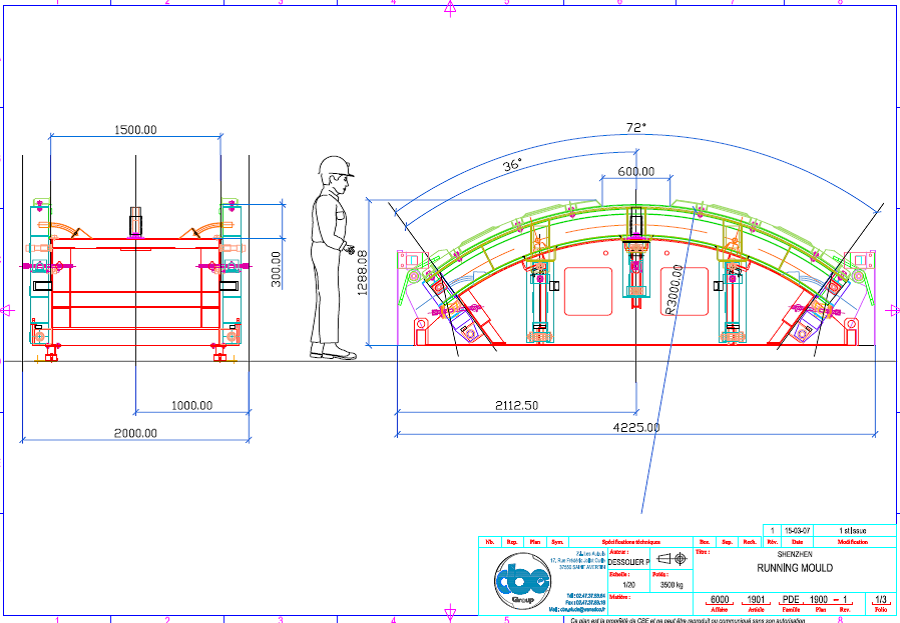

混凝土管片是一块非常不规则的弧形几何体,构造复杂, (详见下图) 精度要高以毫米计量 (±1mm)。 混凝土在浇注过程需要振捣密实,在短期内经过蒸养出模时的抗压强度达到设计抗压强度等级值的 50% 。 出模时模具的盖板和四面的侧板都必须打开到一定的角度。

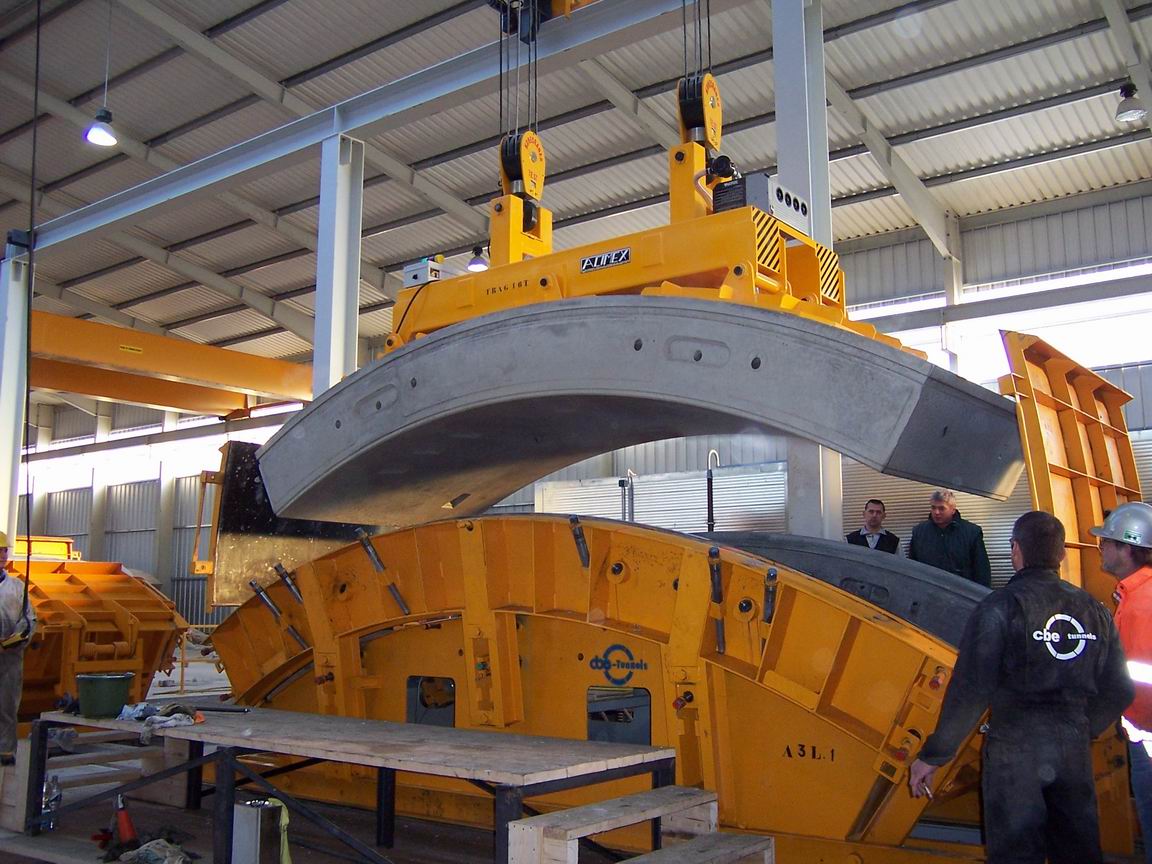

图为采用Acimex 真空吸盘吊具刚刚出模的一块隧道混凝土管片
地铁隧道混凝土管片的标准块重量约3 吨,钢模具重量约4 吨。这样一块大体量的钢模具在负载情况下必须受到长期连续地振动、开合大约 1500 次以上的重复使用而精度必须保持在±0.5 mm以内。(由于脱模的需要,钢四面侧板和顶板等各个部件均是活动可以打开的, 只有底板是固定的,因而保持精度更加困难)。可想而知这对于结构设计、受力计算、振动效应、相互用力 等具有极高的要求,需要解决成千上万的技术难题,非一朝一夕之功所能驾驭。
什么叫附着式振动器钢模具 ?
附着式振动器模具是上世纪80年代法国CBE集团研发的产品。
1987年12月1日,长达 50.45公里的英法海底隧道开工。大量的混凝土管片需要全新预制。承接隧道管片钢模具制造任务的CBE 模具工业集团研发出了附着式振动器钢模具,满足了英吉利海峡隧道建设的质量要求。
附着式振动是指振动器布置在模具底板下,振动力通过模具结构底板直接传递给混凝土,模具受振动力的面积大。振动器的位置经过严格的设计计算,高频振动 ( 200 ~ 300 Hz)作用在单位面积上的力可高达6000 daN。

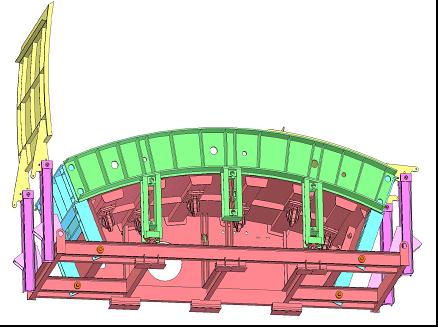

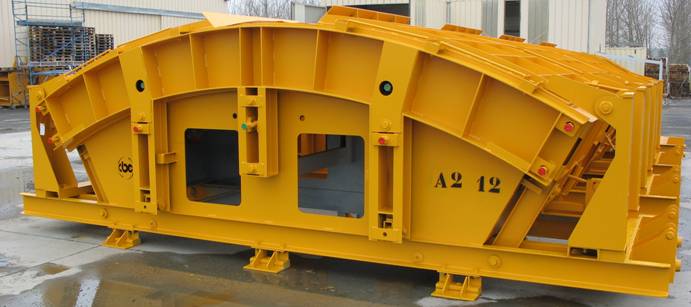

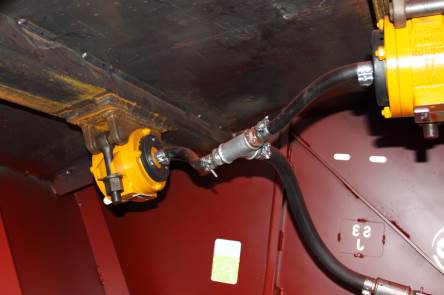

图1: 附着式振动器钢模具结构 图2: 面具地板下的振动器
(详细资料见模具技术栏目)
CBE 钢模具设计人性化 操作简单 检查方便
CBE 设计队伍数十年的经验积累, 能够根据各个隧道混凝土管片的不同特点,设计出相应的模具。 合同签订以后,CBE 设计部首先会与用户进行沟通,对混凝土管片的设计及密封体系进行完善。振动系统、脱模系统、 密封条的就位设计、 混凝土管片的提取运输系统、采用的材料、 材质, 所有这些体系都会根据用户的具体情况进行新的研究设计。
浇注混凝土工作是长时间的重复性繁重体力活动。CBE 模具设计考虑工人的劳动强度,做的工人的劳动姿势不要弯腰低头或者仰望后倾。 尽量使模具操作方便、轻便,安全。 大凡拥有 CBE模具的工厂, 工人们比较喜欢使用CBE模具。

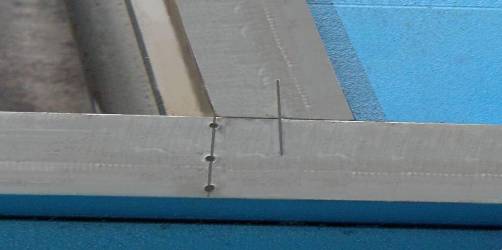

CBE 模具开启螺栓少 (共计六个),开启锁闭方便快速。 模具上有刻度, 精度检查方便。

CBE钢模具 精度高 性能稳 不变形 不漏浆
CBE钢模具精度高, 坚固耐用。模具在生产时受到大的应力, 重要的两点是 : 长期振动,千次以上的重复使用。
好设备, 好队伍, 数十年专门从事模具生产与装配; 铣床 / 5轴镗床(弧板、侧板和端板加工) 。 各个部件加工精确到位,保证了装配精度。
好设备, 好队伍, 数十年专门从事模具生产与装配; 铣床 / 5轴镗床(弧板、侧板和端板加工) 。 各个部件加工精确到位,保证了装配精度。
优质钢材的选用, 焊点焊缝合理, 结构加强到位,使用说明详细,人员培训严格。使管片的生产能力达到连续、稳定、高效。 连续重复使用千次以上。
模具弧板、侧板、端板及盖板四周附设橡胶密封条,密封严实,防止漏浆。 密封胶条全部原装进口。
振动器质量优良,CBE 品牌,全部进口, 可以反复使用。 这种振捣方式, 把工人从危险繁重质量不稳定的手振动原始方式里解放出了来,也为企业节约了劳动成本。
采用附着式振动器的模具,在管片生产数量不大的情况下,采用固定式生产。 就是不用自动化流水线生产, 把模具固定布置在车间。 但是, 模具可以设计成附有钢轮的, 在后期产量增加需要上流水线时再安装轮子。 可以说是一种可持续发展型模具。
CBE 品牌钢模具是35年经验的结晶,长期科学研究的硕果。
体系完善、技术先进、 结构科学、安全可靠。
精度高、强度好、性能稳定、连续生产不变形。
模具工业经历了由原始人工棒振捣、振动平台以及附着式振动的发展。
CBE 研发的附着式振动器钢模具,技术国际领先,可持续发展。
高科技高品质 提高行业品位 提升企业形象。
用欧洲工业品质铸造您的品牌。
详细资料见模具技术栏目, 欢迎咨询。
